Casio модул 5345: инструкция за употреба и настройка (EFR-526D, EFR-539D, EFV-610D)

Номерът на модула е гравиран на гърба на часовника. Обикновено е четирицифрено число в малък правоъгълник, отделно от номера на модела. Ако там пише 5345, тази инструкция важи за вашия часовник. Тя описва настройката на часа и датата, работата с хронометъра, коригирането на стрелките, коронката и батерията.

Кои часовници са с модул 5345

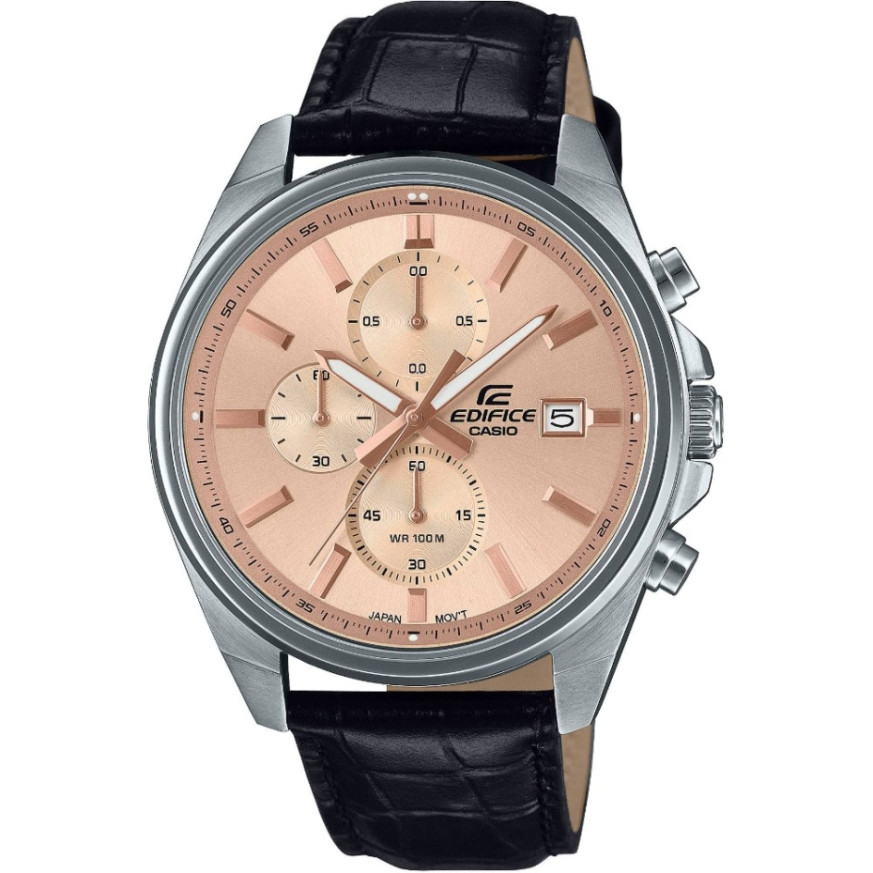

Модул 5345 е аналогов механизъм с хронометър. Часовникът има часова, минутна и секундна стрелка, индикатор за дата и три стрелки за хронометъра. Някои модели показват част от информацията с въртящи се дискове вместо стрелки. В ръководството думата „стрелка“ обхваща и двата варианта. Модулът се използва в следните модели Casio Edifice в Classic:

• EFV-610EL-5AUEF – Casio Edifice EFV-610EL-5AUEF
• EFV-610D-1AVUEF – Casio Edifice EFV-610D-1AVUEF
• EFR-539D-1A2VUEF – Casio Edifice Chronograph EFR-539D-1A2VUEF
• EFR-526L-1AVUEF – Casio Edifice Chronograph EFR-526L-1AVUEF
• EFV-610ECL-1AUEF – Casio Edifice EFV-610ECL-1AUEF
• EFV-640D-1AVUEF – Casio Edifice EFV-640D-1AVUEF
• EFV-610D-3CVUEF – Casio Edifice EFV-610D-3CVUEF
• EFR-526D-1AVUEF – Casio Edifice Chronograph EFR-526D-1AVUEF
• EFR-526D-2AVUEF – Casio Edifice Chronograph EFR-526D-2AVUEF
• EFR-526D-3AVUEF – Casio Edifice Chronograph EFR-526D-3AVUEF
• EFR-539DE-2AVUEF – Casio Edifice EFR-539DE-2AVUEF
• EFR-539DE-3AVUEF – Casio Edifice EFR-539DE-3AVUEF
• EFR-539DE-8AVUEF – Часовник Casio Edifice EFR-539DE-8AVUEF

Бутони, коронка и стрелки

Часовникът има два бутона и коронка. Бутон A пуска и спира хронометъра. Бутон B отчита междинни времена и нулира хронометъра. Коронката има две изтеглени позиции. Позиция 1 служи за датата, а позиция 2 за часа и коригирането на стрелките.

Хронометърът използва три отделни стрелки: за десети от секундата, за секунди и за минути. Часовникът може да се различава леко от илюстрацията в ръководството.

Как се настройва часът и датата

Настройка на часа:

1. Изчакайте секундната стрелка да стигне до 12 часа.
2. Издърпайте коронката до позиция 2.
3. Завъртете коронката, за да зададете часа.
4. Върнете коронката в нормално положение.

Внимавайте да зададете правилно сутрешен или следобеден час. При настройка преместете минутната стрелка четири или пет минути напред. След това я върнете на желаната минута.

Настройка на датата:

1. Издърпайте коронката до позиция 1.
2. Завъртете коронката, за да зададете датата.
3. Върнете коронката в нормално положение.

Индикаторът за дата работи с 31-дневен месец. При по-къси месеци датата се коригира ръчно. Не сменяйте датата между 21:00 и 01:00 часа. В този интервал датата може да не се смени правилно в полунощ.

Хронометър

Хронометърът измерва изминало време с точност 1/10 секунда. Максималното измерване е 59 минути и 59,9 секунди. Измерването спира автоматично след 60 минути. Не работете с хронометъра при издърпана коронка.

Изминало време: A старт, A стоп, A повторен старт, A стоп, B нулиране.

Междинно време: A старт, B междинно време, B освобождаване, A стоп, B нулиране.

Две финиширания: A старт, B междинно време при първия финиширал, A стоп при втория финиширал. Стрелките показват времето на първия. С B се показва времето на втория. След това B нулира хронометъра.

Коригиране на нулевите позиции на стрелките

Ако стрелките на хронометъра не се връщат на нула след нулиране, направете следното:

1. Издърпайте коронката до позиция 2.
2. Натиснете A, за да преместите стрелката за десети от секундата по часовниковата стрелка. Задържането на A я движи бързо.
3. Натиснете B, за да преместите секундната стрелка на хронометъра. Задържането на B я движи бързо.
4. Минутната стрелка на хронометъра се движи заедно със секундната.
5. Върнете коронката в нормално положение.

Докато коронката е издърпана, часовникът не отчита време. След тази процедура настройте отново точния час.

Завинтваща се коронка

Някои водоустойчиви модели на 100 или 200 метра имат завинтваща се коронка. Преди работа я завъртете към себе си, за да я отвиете. След това я издърпайте без излишна сила. Докато коронката е отвита, часовникът губи водоустойчивостта си. След настройката завийте коронката докрай.

Въртящ се безел

Ако моделът има въртящ се безел, подравнете знака ▼ с минутната стрелка. След това безелът показва колко време е изминало от подравняването.

Точност и батерия

Средното отклонение е до 20 секунди на месец. Часовникът работи с една сребърно-оксидна батерия тип SR920SW. Животът ѝ е около две години при 60 минути работа на хронометъра дневно.

Оригиналното ръководство на Casio (PDF)

Инструкция Casio модул 5345 (PDF, английски) е официалният документ на Casio за този модул.
