Casio модул 5529: инструкция за употреба и настройка (EFS-S650D, EFS-S650DC)

Номерът на модула е гравиран на гърба на корпуса на всеки Casio. Той е четирицифрено число и стои отделно от номера на модела. Ако на капака пише 5529, инструкцията по-долу важи за вашия часовник.

Кои часовници са с модул 5529

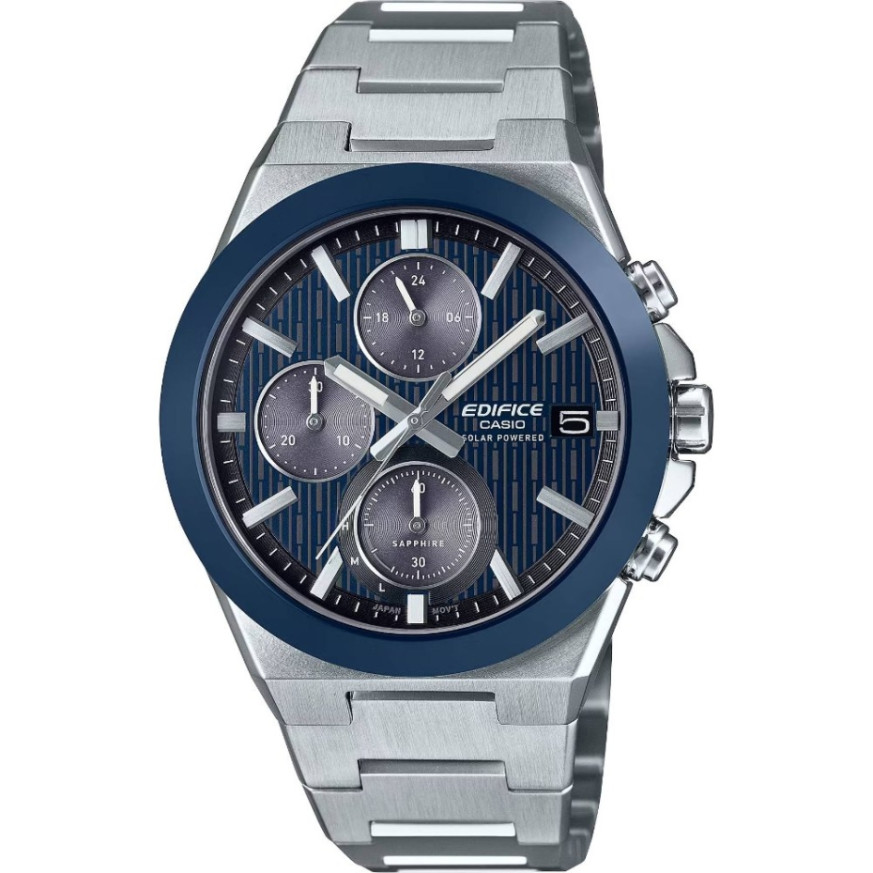

Модул 5529 е аналогов соларен механизъм с хронометър. Часовникът има часова, минутна и секундна стрелка, 24-часова стрелка и индикатор за дата. Две малки стрелки показват минутите и секундите на хронометъра. Управлението става с коронка и два бутона, A и B. В Classic този модул се среща в следните модели Edifice:

• EFS-S650D-2AEF – Casio Edifice EFS-S650D-2AEF
• EFS-S650D-3AEF – Casio Edifice EFS-S650D-3AEF
• EFS-S650DC-1AEF – Casio Edifice EFS-S650DC-1AEF

Коронка, бутони и стрелки

Коронката има две изтеглени позиции. Първото щракване (Click 1) служи за датата. Второто щракване (Click 2) служи за часа и за нулиране на стрелките на хронометъра. Бутон A стартира и спира хронометъра. Бутон B отчита междинно време и нулира. При натисната коронка бутон B показва и нивото на батерията.

При някои водоустойчиви модели (100 или 200 метра) коронката е завинтваща се. Преди настройка я завъртете към себе си, за да я отвиете, и после я изтеглете без сила. Докато коронката е отвита, часовникът губи водоустойчивостта си. След настройка я завийте докрай обратно.

Фабрично около коронката може да има поставен ограничител. Свалете го преди първата употреба и след това настройте часа. Ако моделът има въртящ се безел, подравнете знака ▼ с минутната стрелка. След това по безела се отчита изминалото време от този момент.

Как се настройва часът и датата

Настройка на часа:

1. Изчакайте секундната стрелка да стигне до 12 часа и изтеглете коронката до второто щракване (Click 2).
2. Завъртете коронката, за да зададете часа и минутите. Внимавайте да изберете правилно сутрин или следобед (AM/PM).
3. Преместете минутната стрелка четири-пет минути след желаното време и я върнете назад до точната позиция.
4. Натиснете коронката обратно по сигнал за точно време. Часовникът тръгва отново.

Настройка на датата:

1. Изтеглете коронката до първото щракване (Click 1).
2. Завъртете коронката към себе си, докато се покаже нужната дата.
3. Натиснете коронката обратно.

Индикаторът за дата работи с 31-дневен месец. След по-кратки месеци датата се коригира ръчно. Не сменяйте датата между 21:00 и 01:00 часа. Иначе датата може да не се смени правилно в полунощ.

Соларно зареждане

Целият циферблат е соларен панел, който зарежда вградена акумулаторна батерия. Дръжте часовника на светло колкото може по-често. Когато не го носите, оставете го на място, изложено на светлина. За стабилна работа са нужни поне половин ден светлина месечно. Ръкавът не бива да закрива циферблата. Дори частично закриване намалява зареждането значително.

Корпусът може да се нагрее силно при зареждане. Избягвайте зареждане на таблото на автомобил на слънце, близо до нажежаема лампа или друг източник на топлина. Не оставяйте часовника дълго на пряко слънце.

Индикатор за батерията и предупреждение за слаб заряд

При натисната коронка задръжте бутон B около една секунда. Секундната стрелка на хронометъра се премества към нивото на заряда. След около две секунди тя се връща на 12 часа.

• H – поне четири месеца работа
• M – два до четири месеца
• L – не повече от два месеца

Когато зарядът е нисък, секундната стрелка започва да скача през две секунди. Тогава часовникът трябва да се остави на светлина.

Време за зареждане

Стойностите са ориентировъчни. За ежедневна употреба са достатъчни:

• слънце на открито (50 000 лукса) – около 6 минути
• слънце през прозорец (10 000 лукса) – около 23 минути
• дневна светлина през прозорец при облачно време (5 000 лукса) – около 36 минути
• флуоресцентно осветление на закрито (500 лукса) – около 6 часа

При напълно изтощена батерия времената са по-дълги. Първата стойност е до тръгване на секундната стрелка, втората е до пълен заряд:

• слънце на открито – 2 часа и 21 часа
• слънце през прозорец – 6 часа и 78 часа
• облачно време през прозорец – 10 часа и 125 часа
• флуоресцентно осветление – 96 часа до тръгване

Реалното време зависи от условията. С пълен заряд и без светлина часовникът работи около 5 месеца.

Хронометър

Хронометърът измерва изминало време на стъпки от 1 секунда до 29 минути и 59 секунди. Измерването спира автоматично след 30 минути. Не работете с хронометъра при изтеглена коронка.

• Изминало време: A старт, A стоп, A продължаване, A стоп, B нулиране.
• Междинно време: A старт, B междинно време, B освобождаване, A стоп, B нулиране.
• Двама финиширащи: A старт, B при първия финиширал (показва неговото време), A при втория финиширал, B показва времето на втория, B нулиране.

Коригиране на нулевата позиция на стрелките

Направете това, ако стрелките на хронометъра не се връщат на нула след нулиране.

1. Изтеглете коронката до второто щракване (Click 2).
2. С бутон A (по часовниковата стрелка) и бутон B (обратно) преместете секундната стрелка на хронометъра на 12 часа. Задържането на бутон движи стрелката бързо, докато го пуснете. Минутната стрелка на хронометъра се движи заедно със секундната.
3. Натиснете коронката обратно.

Докато коронката е изтеглена, часът не върви. След корекцията настройте отново точния час.

Спецификации

• Точност: ±20 секунди месечно при нормална температура.
• Хронометър: до 30 минути, стъпка 1 секунда, изминало време, междинно време и двама финиширащи.
• Захранване: соларен панел и една акумулаторна батерия.
• Работа без светлина след пълен заряд: около 5 месеца.
• Предупреждение за слаба батерия.

Оригиналното ръководство на Casio (PDF)

Инструкция Casio модул 5529 (PDF, английски) е официалният документ на Casio за този модул.
